Σύστημα θερμικής μεμβράνης

Ηλεκτρικό σύστημα ενδοδαπέδιας θέρμανσης για λαμινέιτ, χαλί, βινύλιο, κατασκευασμένο από ξύλο και άλλο μη μόνιμο φινίρισμα δαπέδου.

Θέρμανση δαπέδου εικόνισμα

Εφαρμογή

Απευθείας κάτω από φύλλα και κατεργασμένο ξύλο

Κάτω από βινύλιο και χαλί σε συνδυασμό με το διπλό σύστημα επικάλυψης

Μεγάλες και κανονικά διαμορφωμένες επιφάνειες

Ανακαίνιση και νέα κατασκευή

Απλό στην εγκατάσταση, το σύστημα θέρμανσης με φύλλο παραδίδει μία συνεπή και ακόμη ομοιόμορφη κατανομή θερμότητας. Μπορεί επίσης να εγκατασταθεί κάτω φινίρισμα δαπέδου σε υγρές επιφάνειες χωρίς την ανάγκη για επιπλέον πλέγματα γείωσης. Οι θερμικές ιδιότητες του ενισχυμένου φύλλου αλουμινίου που χρησιμοποιείται στο θερμαντικό βοηθά στην διάχυση της θερμότητας ομοιόμορφα.

Βελτιωμένες εξοικονομήσεις μπορούν επίσης να επιτευχθούν με την χρήση του συστήματος σε συνδυασμό με την μόνωση του δαπέδου, καθώς μειώνει δραματικά τους χρόνους θέρμανσης κατά 50% τουλάχιστον. Είναι κατάλληλο για όλες τις εφαρμογές, παρέχοντας πρωταρχική και δευτερεύουσα θέρμανση σε όλα τα δωμάτια ή πρότζεκτ που υπακούουν σε Κανονισμούς Κτιρίων.

Το θερμαντικό σύστημα φύλλου είναι ιδανικό για εγκατάσταση σε κανονικά διαμορφωμένα δωμάτια, όπως καθιστικά και υπνοδωμάτια.

Βασικά πλεονεκτήματα

N

Προς εγκατάσταση απευθείας κάτω από το φινίρισμα του δαπέδου

Δεν απαιτείται αυτό-οριζοντίωση

N

Δεν αυξάνεται το ύψος του δαπέδου

Εξαιρετικά λεπτό, πλήρως γειωμένο φύλλο αλουμινίου δεν θα αυξήσει τα επίπεδα του δαπέδου.

N

Τοποθετείται γύρω από αντικείμενα

Σύστημα με βάση σύρματος, μπορεί να προσαρμοστεί για να τοποθετηθεί γύρω από αντικείμενα, δεν υπάρχει ανάγκη για πολύπλοκη καλωδίωση.

Εγγύηση προϊόντος

Εγγύηση εγκατάστασης SafetyNet

Εγγύηση εγκατάστασης SafetyNet

Αν κατά την εγκατάσταση του συστήματος θέρμανσης προκληθεί εσφαλμένη ζημία, επιστρέψτε το στην Warmup και θα σας το αντικαταστήσουμε με ένα άλλο σύστημα του ιδίου κατασκευαστή και μοντέλου, άνευ επιβαρύνσεως.

15 Χρόνια εγγύηση

15 Χρόνια εγγύηση

Αυτό το προϊόν προσφέρεται με εγγύηση αγοράς 15 Ετών. Είμαστε απόλυτα πεπεισμένοι για τις προδιαγραφές των προϊόντων μας.

Τάση λειτουργίας 230V AC ±15%, 50 Hz
Πλάτος 50cm
Πάχος 1mm
Μόνωση Εξελιγμένο φθοροπολυμερές
Απόδοση 140W/m²
Καλώδιο σύνδεσης 3m μήκος
Εγκρίσεις accreditation-beab accreditations-CE
Μοντέλο Επιφάνεια (m²) Μήκος (m) Πλάτος (m) Ισχύς (W) Ένταση (A) Αντίσταση (Ω)
WLFH1 1,0 2,0 0,5 140 0,6 378
WLFH1.5 1,5 3,0 0,5 210 0,9 252
WLFH2 2,0 4,0 0,5 280 1,2 189
WLFH3 3,0 6,0 0,5 420 1,8 126
WLFH4 4,0 8,0 0,5 560 2,4 94
WLFH5 5,0 10,0 0,5 700 3,0 76
WLFH6 6,0 12,0 0,5 840 3,7 63
WLFH7 7,0 14,0 0,5 980 4,3 54
WLFH8 8,0 16,0 0,5 1120 4,9 47
WLFH9 9,0 18,0 0,5 1260 5,5 42
WLFH10 10,0 20,0 0,5 1400 6,1 38
WLFH12 12,0 24,0 0,5 1680 7,3 31

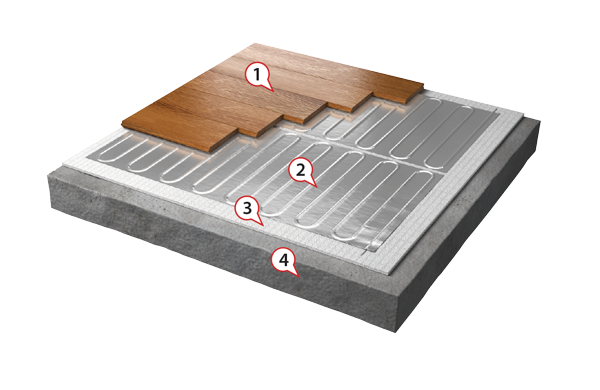

Σύστημα θερμικής μεμβράνης Κατασκευή δαπέδου

  1. Δάπεδο
  2. θερμική μεμβράνη
  3. Μόνωση
  4. Πλάκα

Το χαλί θέρμανσης με φύλλο σχεδιάστηκε για εγκατάσταση κάτω από φύλλα, κατεργασμένο ξύλο, βινύλιο και δάπεδα με χαλιά.

Για να προσδιορίσετε τα αναγκαία υλικά απαιτείται να ορίσετε την διαθέσιμη επιφάνεια δαπέδου η οποία πρόκειται να θερμανθεί. Η επιφάνεια αυτή αντιστοιχεί στην συνολική επιφάνεια του χώρου μείον την επιφάνεια η οποία καταλαμβάνεται (καλύπτεται) από σταθερά αντικείμενα (όπως συσκευές κουζίνας, τουαλέτα, μπανιέρα, κλπ.). Η επιφάνεια που θα θερμανθεί είναι ίση προς την επιφάνεια όπου είναι δυνατή η κυκλοφορία.

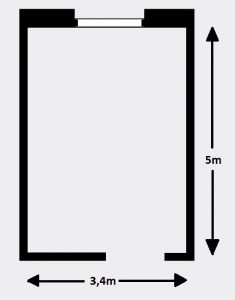

Βήμα 1: Μετρήστε τις διαστάσεις του δωματίου

Υπολογίστε την συνολική επιφάνεια του δαπέδου. Εάν το σύνολο του δωματίου έχει μορφή ορθογωνίου, για παράδειγμα όπως αυτό της εικόνας, 5μ. Επί 3,4μ. Τότε η συνολική επιφάνεια είναι 5 x 3,4 = 17τ.μ.

bedroom-step1

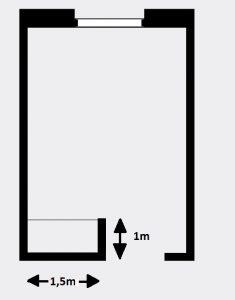

Βήμα 2: Αγνοείστε οιαδήποτε περιοχή καλύπτεται από επίπλωση

Υπολογίστε πόση επιφάνεια του δαπέδου καταλαμβάνεται από σταθερά αντικείμενα. Στο παράδειγμα που παρουσιάζεται, η ντουλάπα καταλαμβάνει μία επιφάνεια των 1,5 x 1 = 1,5τ.μ.

bedroom-step2

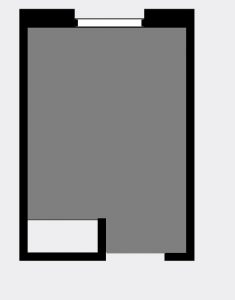

Βήμα 3: Προσδιορίστε την επιφάνεια που πρόκειται να θερμανθεί

Η συνολική επιφάνεια δαπέδου που πρόκειται να θερμανθεί θα είναι η συνολική επιφάνεια μείον την επιφάνεια που καλύπτεται από σταθερά αντικείμενα: 17 – 1,5 = 15,5τ.μ.

bedroom-step3

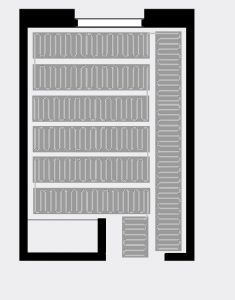

Βήμα 4: Επιλέξτε το μέγεθος του φύλλου του χαλιού θέρμανσης

Λόγω του γεγονότος ότι θα πρέπει να υπάρχει μία ελάχιστη απόσταση των 5εκ. Μεταξύ του φύλλου του χαλιού θέρμανσης και των τοίχων και επίσης διότι μετά την κοπή και το γύρισμα του φύλλου θα υπάρχει πάντα κάποιος διαχωρισμός, η συνολική επιφάνεια του χαλιού δεν θα πρέπει ποτέ να είναι μεγαλύτερη από το 85% της θερμαινόμενης επιφάνειας.

Η μέγιστη επιφάνεια του χαλιού θέρμανσης θα είναι 15,5 x 0,85 = 13,18τ.μ. Το μεγαλύτερο χαλί με φύλλο διαθέσιμο είναι 12τ.μ., άρα θα πρέπει να γίνει συνδυασμός 2 συστημάτων. Μία πιθανότητα θα μπορούσε να είναι 7τ.μ. συν 6τ.μ.

bedroom-step4

Το σύστημα πρέπει να ελέγχεται μέσω θερμοστάτη και συνιστούμε την χρήση πλακών μόνωσης με επικάλυψη τσιμέντου, για να βελτιώσουν την οικονομία και την απόδοση του συστήματος.

Τα δάπεδα από βινύλιο ή αυτά με χαλί δεν μπορούν να εγκατασταθούν απευθείας επάνω από τα θερμαντικά χαλιά με φύλλο. Όταν χρησιμοποιούνται αυτές οι καλύψεις δαπέδου, θα πρέπει να εγκαθίσταται το σύστημα διπλής επικάλυψης.

Επίσης απαιτείται

Θερμοστάτες

Θερμοστάτης

Η επιλογή του σωστού συστήματος ελέγχου είναι κρίσιμη στην διασφάλιση ότι το σύστημα θέρμανσης λειτουργεί με τον καλύτερο δυνατό τρόπο, αποτελεσματικά και εύκολα.

Μαλακή μόνωση

Μαλακή μόνωση

Ένα λεπτό μονωτικό φράγμα πολυστυρενίου με αποτελεσματικές ακουστικές ιδιότητες για να μειώνει τον θόρυβο επαφής.

Διπλή επικάλυψη

Διπλή επικάλυψη

Ανεξάρτητο υπόστρωμα για χρήση με φινιρίσματα από χαλί, βινύλιο και μουσαμά.
