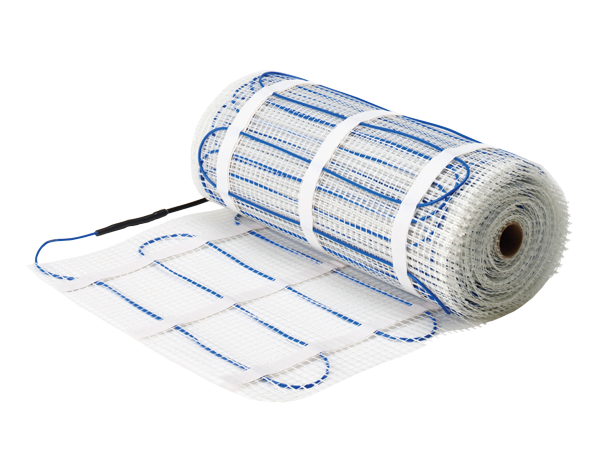

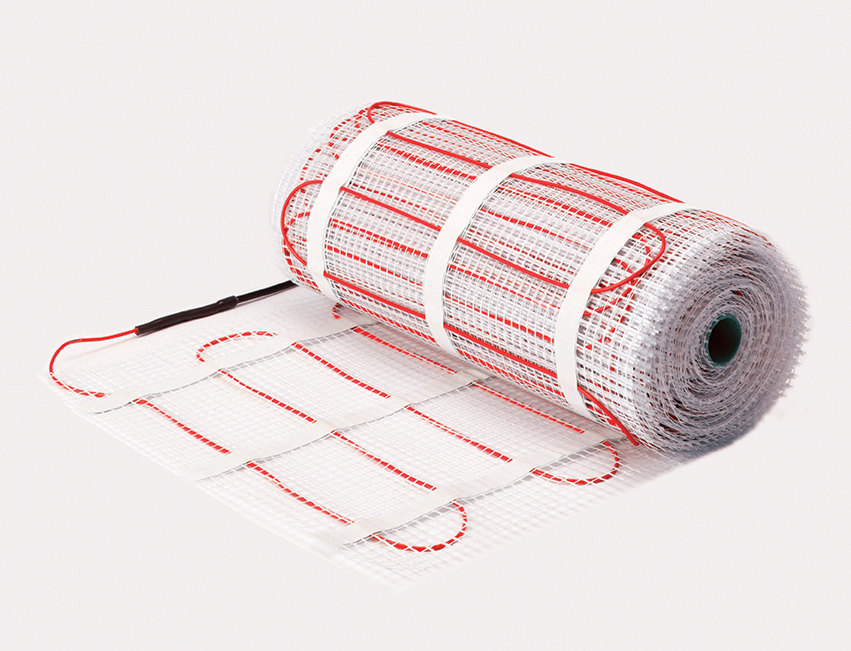

Θερμικός τάπητας PVC

Το σύστημα με το χαλί θέρμανσης PVC είναι χαμηλής δόμησης και κατάλληλο για πλακάκια και πέτρινα δάπεδα.

Θερμικός τάπητας PVC
Θέρμανση δαπέδου εικόνισμα

Εφαρμογή

Απευθείας κάτω από κεραμικά πλακάκια ή πέτρινα δάπεδα

Μεγάλες και κανονικά διαμορφωμένες περιοχές

Ανακαίνιση ή νέα κατασκευή

Το σύστημα θερμαντικού χαλιού PVC είναι ιδανικό για εγκαταστάσεις εντός κανονικά διαμορφωμένων επιφανειών, όπου χαλιά πλάτους 0,5μ. μπορούν να ξετυλιχτούν ταχύτατα κάθετα του δαπέδου σε παράλληλες γραμμές. Το καλώδιο θέρμανσης εφαρμόζει μέσω μίας σειράς βρόχων σε ένα λεπτό αλλά σκληρό υαλοβάμβακα για ταχεία εγκατάσταση. Αυτό το σύστημα είναι διαθέσιμο σε επιλογές εξόδου θερμότητας από 150 και 200W/τ.μ. για την κάλυψη των διαφορετικών αναγκών.

Αυτό το σύστημα είναι κατάλληλο για όλες τις εφαρμογές, παρέχοντας πρωταρχική και δευτερεύουσα θέρμανση σε όλα τα δωμάτια ή πρότζεκτ τα οποία υπακούουν σε κανονισμούς κτιρίων.

Βασικά πλεονεκτήματα

N

Καμία ανύψωση των επιπέδων των δαπέδων

Το διπλά μονωμένο σύρμα θέρμανσης είναι 3χιλ. παχύ

N

Ανθεκτικότητα

Ανθεκτικό πλέγμα από ίνες υάλου με κόλλα ανθεκτική σε πίεση για ταχύτερη και ασφαλέστερη εγκατάσταση

N

Ταχεία εγκατάσταση

Απλά ξετυλίξτε το χαλί με το προ-διαχωρισμένο σύρμα.

Εγγύηση προϊόντος

Εγγύηση εγκατάστασης SafetyNet

Εγγύηση εγκατάστασης SafetyNet

Αν κατά την εγκατάσταση του συστήματος θέρμανσης προκληθεί εσφαλμένη ζημία, επιστρέψτε το στην Warmup και θα σας το αντικαταστήσουμε με ένα άλλο σύστημα του ιδίου κατασκευαστή και μοντέλου, άνευ επιβαρύνσεως.

10 Χρόνια εγγύηση

10 Χρόνια εγγύηση

Αυτό το προϊόν προσφέρεται με εγγύηση αγοράς 10 Ετών. Είμαστε απόλυτα πεπεισμένοι για τις προδιαγραφές των προϊόντων μας.

Τάση λειτουργίας 230V AC ±15%, 50 Hz
Πλάτος 50cm
Πάχος τάπητα 3mm
Εσωτερική μόνωση Εξελιγμένο φθοροπολυμερές
Εξωτερική μόνωση PVC
Απόδοση 150 και 200W/m²
Καλώδιο σύνδεσης 3m μήκος
Εγκρίσεις accreditation-beab accreditations-CE

Θερμικού τάπητα 150W/m²

Μοντέλο Επιφάνεια
(m²)
Διαστάσεις
(m)
Ισχύς
(W)
Ένταση
(A)
Αντίσταση
(Ω)
PVC1 1,0 2 x 0,5 150 0,7 353
PVC1.5 1,5 3 x 0,5 225 1 235
PVC2 2,0 4 x 0,5 300 1,3 176
PVC2.5 2,5 5 x 0,5 375 1,6 141
PVC3 3,0 6 x 0,5 450 1,8 118
PVC3.5 3,5 7 x 0,5 525 2,3 101
PVC4 4,0 8 x 0,5 600 2,6 88
PVC4.5 4,5 9 x 0,5 675 2,9 78
PVC5 5,0 10 x 0,5 750 3,6 71
PVC6 6,0 12 x 0,5 900 4 59
PVC7 7,0 14 x 0,5 1050 4,5 50
PVC8 8,0 16 x 0,5 1200 5,7 44
PVC9 9,0 18 x 0,5 1350 6,4 39
PVC10 10,0 20 x 0,5 1500 7 35
PVC12 12,0 24 x 0,5 1800 8,4 29
PVC15 15,0 30 x 0,5 2250 10,4 24

Θερμικού τάπητα 200W/m²

Μοντέλο Επιφάνεια
(m²)
Διαστάσεις
(m)
Ισχύς
(W)
Ένταση
(A)
Αντίσταση
(Ω)
2PVCM0.5R 0,5 1 x 0,5 100 0,4 523
2PVCM1R 1,0 2 x 0,5 200 0,9 265
2PVCM1.5R 1,5 3 x 0,5 300 1,3 176
2PVCM2R 2,0 4 x 0,5 400 1,7 132
2PVCM2.5R 2,5 5 x 0,5 500 2,2 106
2PVCM3R 3,0 6 x 0,5 600 2,6 88
2PVCM3.5R 3,5 7 x 0,5 700 3,0 76
2PVCM4R 4,0 8 x 0,5 800 3,5 66
2PVCM4.5R 4,5 9 x 0,5 900 3,9 59
2PVCM5R 5,0 10 x 0,5 1000 4,4 53
2PVCM6R 6,0 12 x 0,5 1200 5,2 44
2PVCM7R 7,0 14 x 0,5 1400 6,1 38
2PVCM8R 8,0 16 x 0,5 1600 7 33
2PVCM9R 9,0 18 x 0,5 1800 7,8 29
2PVCM10R 10,0 20 x 0,5 2000 8,7 27
2PVCM15R 15,0 30 x 0,5 3000 13,0 18

Θερμαντικά χαλιά Κατασκευή δαπέδου

  1. Δάπεδο
  2. Κόλλα πλακιδίων
  3. Θερμικός τάπητας
  4. Πλάκα μόνωσης
  5. Κόλλα πλακιδίων
  6. Πλάκα

Το θερμαντικό χαλί Α μπορεί να εγκατασταθεί ουσιαστικά σε οιοδήποτε τύπο δαπέδου (επικοινωνήστε με την Warmup για πρόσθετες πληροφορίες), εν τούτοις το σύστημα σχεδιάστηκε για εγκατάσταση κάτω από κεραμικά ή πέτρινα πλακάκια.

Το θερμαντικό χαλί PVC διατίθεται σε δύο διαφορετικούς τύπους εξόδου ισχύος: 150W/m² και 200W/m². Ως πρότυπο αυτό των 150W/m² θα πρέπει να χρησιμοποιείται, ενώ για περιπτώσεις όπου η επιφάνεια που θα θερμανθεί έχει υψηλές απώλειες θερμότητας θα πρέπει να χρησιμοποιηθεί ο τύπος των 200W/m².

Για να προσδιορίστε τα απαιτούμενα υλικά, είναι ανάγκη να προσδιορίστε την διαθέσιμη επιφάνεια δαπέδου που πρόκειται να θερμανθεί. Η επιφάνεια αυτή αντιστοιχεί στην συνολική επιφάνεια του χώρου μείον την επιφάνεια που καλύπτουν τα σταθερά αντικείμενα (όπως συσκευές κουζίνας, τουαλέτα, μπανιέρα, κλπ.). Η επιφάνεια που θα θερμανθεί είναι ίση προς την επιφάνεια όπου είναι δυνατή η κυκλοφορία.

Βήμα 1: Μετρήστε τις διαστάσεις του δωματίου

Υπολογίστε την συνολική επιφάνεια δαπέδου. Εάν το δωμάτιο στο σύνολο του έχει ορθογώνιο σχήμα, για παράδειγμα όπως αυτό της εικόνας τότε 4μ επί 2,7μ., η συνολική επιφάνεια είναι 4 x 2,7 = 10,8τ.μ.

1
Βήμα 2: Αγνοείστε οιαδήποτε επιφάνεια καταλαμβάνεται (καλύπτεται) από επίπλωση

Υπολογίστε πόση από την επιφάνεια δαπέδου καλύπτεται από σταθερά αντικείμενα. Στο παράδειγμα που παρουσιάζεται, τα ακόλουθα σταθερά αντικείμενα δύνανται να μετρηθούν ως εξής:

Μπανιέρα: 0,9 x 2,7 = 2,43τ.μ.

Νεροχύτης + Τουαλέτα: 1,5 x 0,8 = 1,2τ.μ.

Η συνολική επιφάνεια που καταλαμβάνουν τα σταθερά αντικείμενα είναι 3,63τ.μ.

2

Βήμα 3: Προσδιορίστε την επιφάνεια δαπέδου που πρόκειται να θερμανθεί

Η συνολική επιφάνεια που πρόκειται να θερμανθεί θα είναι η συνολική επιφάνεια μείον την επιφάνεια που καλύπτεται από σταθερά αντικείμενα: 10,8-3,63 = 7,17τ.μ.

3

Βήμα 4: Επιλέξτε το μέγεθος του θερμαντικού χαλιού

Λόγω του γεγονότος ότι θα πρέπει να υπάρχει μία ελάχιστη απόσταση των 5εκ. Μεταξύ του χαλιού και των τοίχων και επίσης λόγω του ότι μετά την κοπή του χαλιού και το γύρισμα θα υπάρχει πάντα ένας μικρός διαχωρισμός, η συνολική επιφάνεια του χαλιού δεν θα πρέπει ποτέ να υπερβαίνει το 90% της θερμαινόμενης επιφάνειας.

Η μέγιστη επιφάνεια του θερμαντικού χαλιού θα είναι 7,17 x 0,9 = 6,45τ.μ., που σημαίνει ότι το μέγεθος του χαλιού που θα επιλεγεί είναι 6τ.μ. σύμφωνα με τον πίνακα διαστάσεων του θερμαντικού χαλιού.

4

Το σύστημα πρέπει να ελέγχεται μέσω θερμοστάτη και συνιστούμε την χρήση πλακών μόνωσης με επικάλυψη τσιμέντου, για να βελτιώσουν την οικονομία και την απόδοση του συστήματος.
