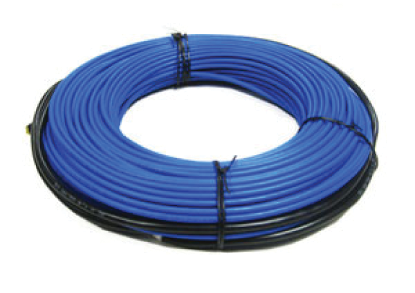

Θερμαντικό καλώδιο WIS

Το θερμαντικό καλώδιο εντός του επιχρίσματος της Warmup, είναι δυνατόν να καλυφθεί με οποιοδήποτε υλικό δαπέδου και είναι εξαιρετικό για εγκατάσταση εντός των επιχρισμένων δαπέδων οποιουδήποτε μεγέθους.

θερμαντικό καλώδιο Κατασκευή δαπέδου
Θέρμανση δαπέδου εικόνισμα

Εφαρμογή

Όλα τα καλύμματα δαπέδων

Ενσωματώνεται εντός του επιχρίσματος

Μεγάλες ή μικρές επιφάνειες

Κανονικές ή μη κανονικά διαμορφωμένες επιφάνειες

Νέες κατασκευές

Το σύστημα καλωδίου εντός του επιχρίσματος σχεδιάστηκε για εγκατάσταση σε επιχρίσματα τσιμέντου των 50χιλ. έως 100χιλ. εάν δεν υπάρχει μόνωση, ή είναι κάτω των 100χιλ. του υποδαπέδου τσιμέντου. Θα πρέπει να χρησιμοποιηθεί μόνωση για την διασφάλιση των βέλτιστων χρόνων θέρμανσης. Το σύστημα σχεδιάστηκε για εγκατάσταση εντός των επιχρισμένων δαπέδων και είναι ιδανικό για νέα έργα όπου το ύψος του δαπέδου δεν αποτελεί ζήτημα. Είναι κατάλληλο σχεδόν για οποιοδήποτε φινίρισμα δαπέδου και ιδανικό όπου το υλικό δαπέδου (ξύλο, χαλί, βινύλιο) δύναται να εγκατασταθεί σε διαφορετικά χρονικά διαστήματα.

Ο αργός χρόνος θέρμανσης και ψύξης του συστήματος το καθιστά ειδικότερα κατάλληλο για δωμάτια τα οποία βρίσκονται σε συνεχή χρήση, καθώς το επίχρισμα μπορεί να χρησιμοποιηθεί ως ένας τρόπος αποθήκευσης θερμότητας, κάνοντας αποτελεσματική χρήση φθηνότερου, χαμηλού κόστους ενέργειας.

Βασικά πλεονεκτήματα

N

Το δάπεδο μπορεί να αλλαχθεί περιοδικά

Χωρίς την καταστροφή του καλωδίου θέρμανσης, εξοικονομώντας χρήματα και αυξάνοντας την ευελιξία.

N

Διαφορετικές πυκνότητες ισχύος σε Watt

Το θερμαντικό καλώδιο μπορεί να στρωθεί σε διάφορους χώρους για να αποδώσει ισχύ, εξαρτώμενη από τα επίπεδα μόνωσης του κτιρίου και τις απαιτήσεις του πελάτη.

N

Κατάλληλο κάτω από οποιοδήποτε φινίρισμα δαπέδου

Το σύστημα καλύπτεται από ένα επίπεδο επίχρισμα τουλάχιστον 30χιλ., έτσι ώστε να μπορεί να εγκατασταθεί επί αυτού οποιοδήποτε φινίρισμα δαπέδου.

Εγγύηση προϊόντος

Εγγύηση εγκατάστασης SafetyNet

Εγγύηση εγκατάστασης SafetyNet

Αν κατά την εγκατάσταση του συστήματος θέρμανσης προκληθεί εσφαλμένη ζημία, επιστρέψτε το στην Warmup και θα σας το αντικαταστήσουμε με ένα άλλο σύστημα του ιδίου κατασκευαστή και μοντέλου, άνευ επιβαρύνσεως.

10 Χρόνια εγγύηση

10 Χρόνια εγγύηση

Αυτό το προϊόν προσφέρεται με εγγύηση αγοράς 10 Ετών. Είμαστε απόλυτα πεπεισμένοι για τις προδιαγραφές των προϊόντων μας.

Τάση λειτουργίας 230V AC ±15%, 50 Hz
Πάχος καλωδίου 6mm
Εσωτερική μόνωση Εξελιγμένο φθοροπολυμερές
Εξωτερική μόνωση PVC
Απόδοση ~20W/m
Καλώδιο σύνδεσης 2,5m μήκος
Εγκρίσεις vde accreditations-CE
Μοντέλο Μήκος καλωδίου (m) Ισχύς (W) Ένταση (A) Αντίσταση (Ω)
WIS180 9,0 180 0,8 294
WIS280 14,0 280 1,2 189
WIS390 19,5 390 1,7 136
WIS500 25,0 500 2,2 106
WIS650 32,5 650 2,8 81
WIS760 38,0 760 3,3 70
WIS1000 50,0 1000 4,3 53
WIS1200 60,0 1200 5,2 44
WIS1460 73,0 1460 6,3 36
WIS1550 77,5 1550 6,7 34
WIS1770 88,5 1770 7,7 30
WIS2070 103,5 2070 9,0 26
WIS2600 130,0 2600 11,3 20
WIS3140 157,0 3140 13,7 17
WIS3370 168,5 3370 14,7 16

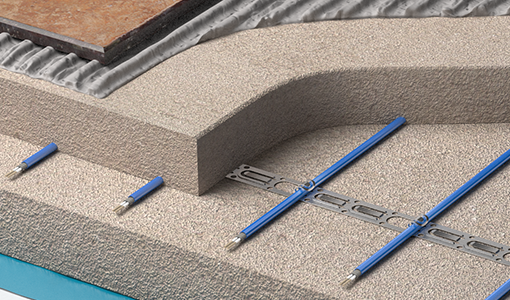

Κατασκευή δαπέδου Θερμαντικό καλώδιο WIS

  1. Τελική επιφάνεια δαπέδου
  2. Θερμομπετόν (ελάχιστο 50mm)
  3. Θερμικό καλώδιο
  4. Ράγα στερέωσης
  5. Μόνωση
  6. Πλάκα

Το καλώδιο θέρμανσης WIS δύναται να εγκατασταθεί κάτω από οιοδήποτε φινίρισμα δαπέδου και σχεδιάστηκε για εγκατάσταση με ένα επίχρισμα τουλάχιστον 50χιλ. Το σύστημα είναι ευέλικτο και δύναται να εγκατασταθεί σε διαφορετικές πυκνότητες ισχύος σε Watt.

Ως πρότυπο το σύστημα εγκαθίσταται μεταξύ 100 και 130W/m² σε μεγάλες επιφάνειες και μεταξύ 130 και 150W/m² σε μικρές επιφάνειες όπως μπάνια. Για να είστε σίγουροι θα πρέπει να γίνει ένας υπολογισμός απώλειας θερμότητας πριν αποφασίσετε για την  πυκνότητα της ισχύος σε Watt που απαιτείται.

Για να προσδιορίσετε τα αναγκαία υλικά απαιτείται να ορίσετε την διαθέσιμη επιφάνεια δαπέδου η οποία πρόκειται να θερμανθεί. Η επιφάνεια αυτή αντιστοιχεί στην συνολική επιφάνεια του χώρου μείον την επιφάνεια η οποία καταλαμβάνεται (καλύπτεται) από σταθερά αντικείμενα (όπως συσκευές κουζίνας, τουαλέτα, μπανιέρα, κλπ.). Η επιφάνεια που θα θερμανθεί είναι ίση προς την επιφάνεια όπου είναι δυνατή η κυκλοφορία.

Βήμα 1: Μετρήστε τις διαστάσεις του δωματίου

Υπολογίστε την συνολική επιφάνεια δαπέδου. Εάν το δωμάτιο στο σύνολο του είναι σε σχήμα ορθογώνιο, για παράδειγμα σαν αυτό της εικόνας 4μ. Επί 2,7μ. Η συνολική επιφάνεια είναι 4 x 2,7 = 10,8 τετρ.μ.

1
Βήμα 2: Αγνοείστε οιαδήποτε επιφάνεια καταλαμβάνεται από σταθερά αντικείμενα.

Υπολογίστε πόση επιφάνεια του δαπέδου καταλαμβάνεται από σταθερά αντικείμενα. Στο παράδειγμα που παρουσιάζεται, τα ακόλουθα σταθερά αντικείμενα μπορούν να μετρηθούν ως εξής:

Μπανιέρα: 0,9 x 2,7 = 2,43m²

Νεροχύτης + τουαλέτα: 1,5 x 0,8 = 1,2m²

Η συνολική επιφάνεια που καταλαμβάνουν τα σταθερά αντικείμενα είναι 3,63m²

2
Βήμα 3: Προσδιορίστε την επιφάνεια που πρόκειται να θερμανθεί

Η συνολική επιφάνεια του δαπέδου που πρόκειται να θερμανθεί θα είναι η συνολική επιφάνεια μείον την επιφάνεια η οποία καταλαμβάνεται από τα σταθερά αντικείμενα: 10,8 – 3,63 = 7,17m².

3
Βήμα 4: Επιλέξτε το μέγεθος του καλωδίου θέρμανσης

Υποθέτοντας ότι η απαιτούμενη πυκνότητα ισχύος σε Watt είναι 140W/m², πρώτα υπολογίστε την συνολική ισχύ σε Watt η οποία απαιτείται για το δωμάτιο    (επιφάνεια x πυκνότητα ισχύος σε Watt), 7,17 x 140 = 1003,8W. Τούτο σημαίνει ότι η επιλογή μπορεί να εμπέσει στο καλώδιο 1000W, σύμφωνα με τον πίνακα διαστάσεων του καλωδίου θέρμανσης.

Για το υπολογισμό της απόστασης μεταξύ καλωδίων (απόσταση μεταξύ βρόχων καλωδίου) εφαρμόζεται η ακόλουθη εξίσωση: [Επιφάνεια (τ.μ.) / Μήκος Καλωδίου (μ.) x 100 = Απόσταση καλωδίου (εκ.)

Στο δεδομένο παράδειγμα θα είναι: [7,17 / 50] x 100 = 14,3εκ.

4

Το σύστημα πρέπει να ελέγχεται μέσω θερμοστάτη και συνιστούμε την χρήση επιδαπέδιας μόνωσης έτσι ώστε να βελτιώσουμε την οικονομία και την απόδοση του συστήματος. Σε έργα νέων κατασκευών η επιδαπέδια μόνωση υφίσταται ήδη, παρόλα αυτά σε περίπτωση που δεν ισχύει κάτι ανάλογο, η Warmup μπορεί να προμηθεύσει μονωτικές πλάκες.

Υπάρχουν μερικές διαφορετικές μέθοδοι για την τοποθέτηση του καλωδίου θέρμανσης. Σε περίπτωση που η χρησιμοποιούμενη μέθοδος περιλαμβάνει τις μεταλλικές ταινίες στερέωσης, η ποσότητα των ρολών των μεταλλικών ταινιών στερέωσης μπορεί να υπολογιστεί ως εξής: μήκος καλωδίου / 6 /25. Στο δεδομένο παράδειγμα τούτο θα ήταν 50 / 6 / 25 = 0,33, το οποίο θα πρέπει να στρογγυλοποιηθεί σε ένα ρολό.

Επίσης απαιτείται

Θερμοστάτες

Θερμοστάτης

Η επιλογή του σωστού συστήματος ελέγχου είναι κρίσιμη στην διασφάλιση ότι το σύστημα θέρμανσης λειτουργεί με τον καλύτερο δυνατό τρόπο, αποτελεσματικά και εύκολα.

Πλάκες μόνωσης με επικάλυψη τσιμέντου

Πλάκες μόνωσης

Η χρήση πλακών μόνωσης με την ενδοδαπέδια θέρμανση μειώνει δραματικά τους χρόνους θέρμανσης και το λειτουργικό κόστος.

Μεταλλικές ταινίες στερέωσης

Μεταλλικές ταινίες στερέωσης

Απαιτούμενο για την τοποθέτηση του καλωδίου θέρμανσης στο δάπεδο, πριν την κάλυψη με επίχρισμα.
